Modelo 103B
103B — The Ascent
Una casa panelizada de alto rendimiento de un solo piso, diseñada para la vida en la montaña y entornos alpinos. Fabricada con sistemas de muros avanzados y materiales sustentables para una eficiencia energética superior.
1,500
pies²
3
Recámaras
2
Baños
$4 M
Kit desde
$8 M
Instalado desde
Especificaciones rápidas
Footprint
1500 pies²
Dimensiones del Edificio
40 × 65'
Techumbre
Armaduras
Recorre la construcción
Por dentro del 103B — The Ascent.
Pasa el cursor sobre cualquier foto con la insignia Plano para resaltar el cuarto correspondiente en el plano.

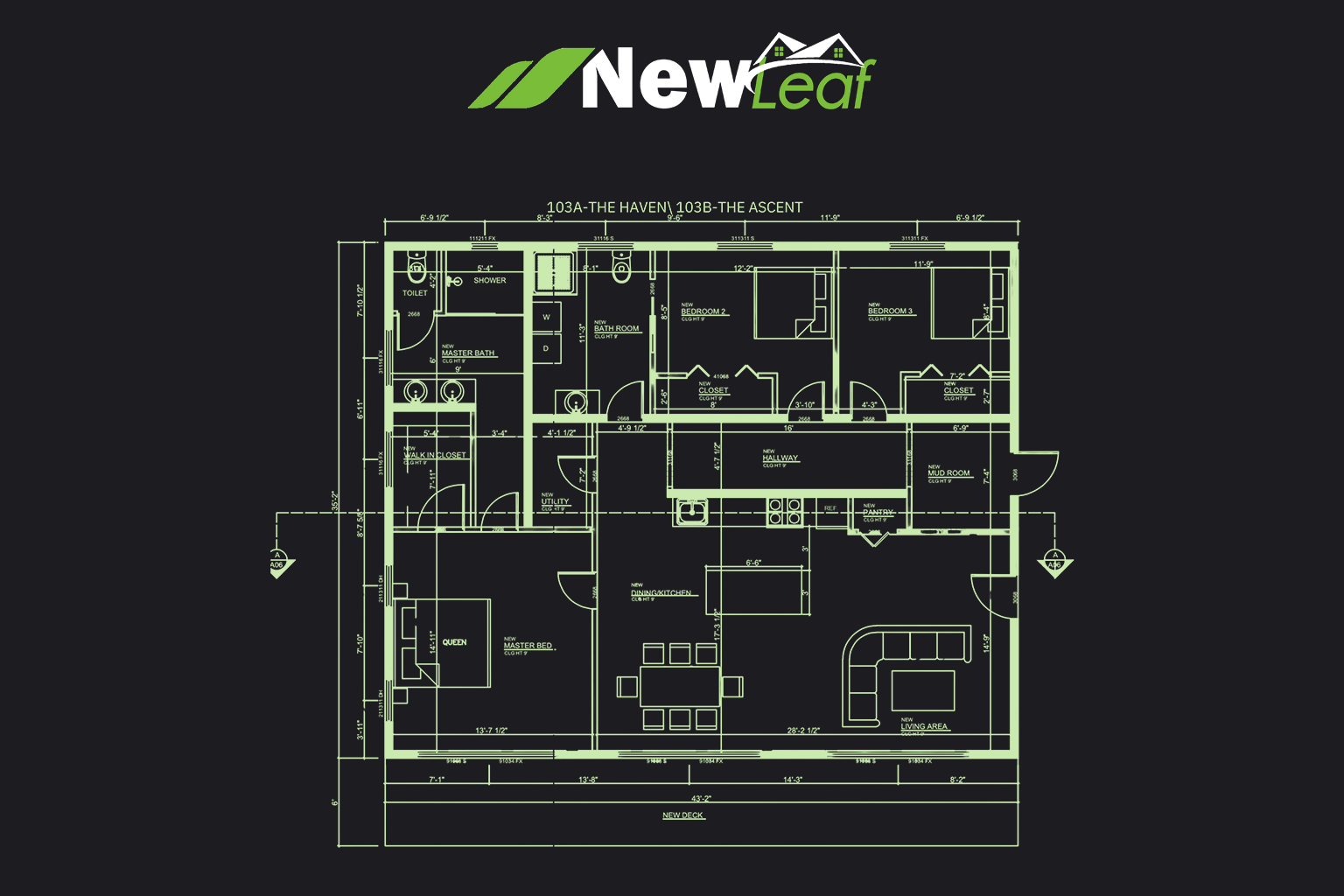

Planta Principal
Características y sistemas
Lo que lleva cada 103B — The Ascent.
Estructura
- •Muros panelizados de marco de madera 2x6
- •Armaduras de techo de ingeniería
- •Cimentación de losa de concreto
- •Viguetas de piso a 19.2" o.c.
Envolvente
- •Pantalla de Lluvia y Barrera de Vapor
- •Aislamiento de muros R-22
- •Aislamiento de ático R-40
- •Ventanas de doble vidrio estándar
Sistemas Mecánicos
- •Bomba de calor para clima frío
- •HRV con filtración de grado HEPA
- •Agua caliente sanitaria con recuperación de calor
- •Panel de servicio principal de 200A (listo para VE)
Desglose del sistema de muros
Ingeniería panel a panel.
- •Muros panelizados de marco de madera 2x6
- •Ensamblaje controlado en fábrica
- •Aislamiento continuo R-22
- •Cavidad de servicio integrada
- •Diseñado por ingeniería para cumplir el código
- •Ventanas de doble vidrio estándar
- •Probado con puerta sopladora por terceros
- •Ensamblaje en sitio en 10-14 días
Especificaciones detalladas
La ficha técnica completa.
| Componente | Material | Especificación | Notas |
|---|---|---|---|
| Cimentación | Losa de Concreto | 8" de espesor, reforzada | Impermeabilización de cimentación con membrana aplicada con soplete |
| Sistema de Piso | Viguetas I de ingeniería | TJI 11.875", 19.2" o.c. | Subpiso de OSB pegado + atornillado |
| Muros Exteriores | Postes de Madera 2x6 | 9' de altura, 16" o.c. | Valor R continuo > 22 |
| Ventanas | Vinilo/Doble Vidrio | U 0.18 / SHGC 0.30 | Mejora Opcional a Triple Vidrio |
| Techumbre | Metal de Junta Alzada | Calibre 26, panel de 16" | Garantía de acabado de 40 años |
Comparación de desempeño
El rendimiento del 103B — The Ascent.
Eficiencia Energética25%
Menor pérdida de energía que una construcción estándar
Resistencia Estructural85%
Supera el NBC 2020 en 40%
Velocidad de Construcción88%
14 semanas vs. 32 semanas construido en sitio
Hermeticidad60%
2.5 ACH50
Costos operativos anuales
New Leaf Construcción convencional
Recorrido virtual
Míralo en acción.
Ubicación y disponibilidad
Dónde entregamos.
Entrega disponible dentro de 1,500 km de cualquier instalación de New Leaf Vision. Los tiempos de entrega dependen de la configuración y la cola de producción vigente.
Cargando mapa…
Vancouver, BC
Available — 8 week lead time
Calgary, AB
Available — 10 week lead time
Toronto, ON
Available — 14 week lead time
Seattle, WA
Available — 12 week lead time
Bucerías, Mexico
Available — 12 week lead time
Comienza tu proyecto
¿Listo para construir tu 103B — The Ascent? Nuestro equipo te guiará en cada etapa, desde la evaluación del terreno hasta las llaves en mano.
