Modelo 106
106-THE ATOM
Superficie pequeña. Gran potencial. THE ATOM es una microcasa diseñada con inteligencia que combina eficiencia, confort y simplicidad moderna—perfecta para suites de huéspedes, rentas a corto plazo, casas de patio trasero o soluciones de vivienda flexibles.
220
pies²
1
Recámaras
1
Baños
$750 k
Kit desde
$2 M
Instalado desde
Especificaciones rápidas
Footprint
220 pies²
Dimensiones de la Construcción
14 X 20
Techumbre
2 X 10
Recorre la construcción

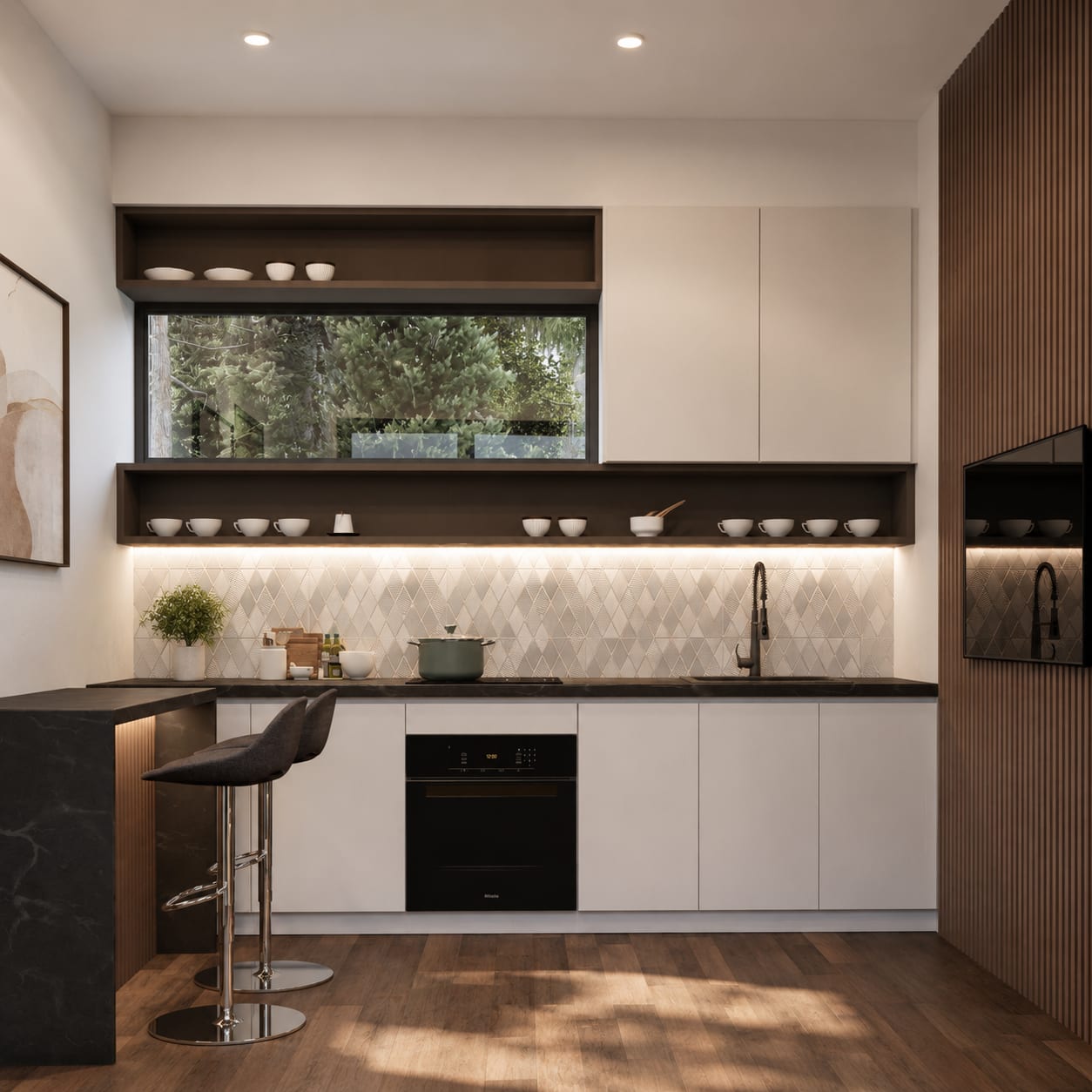

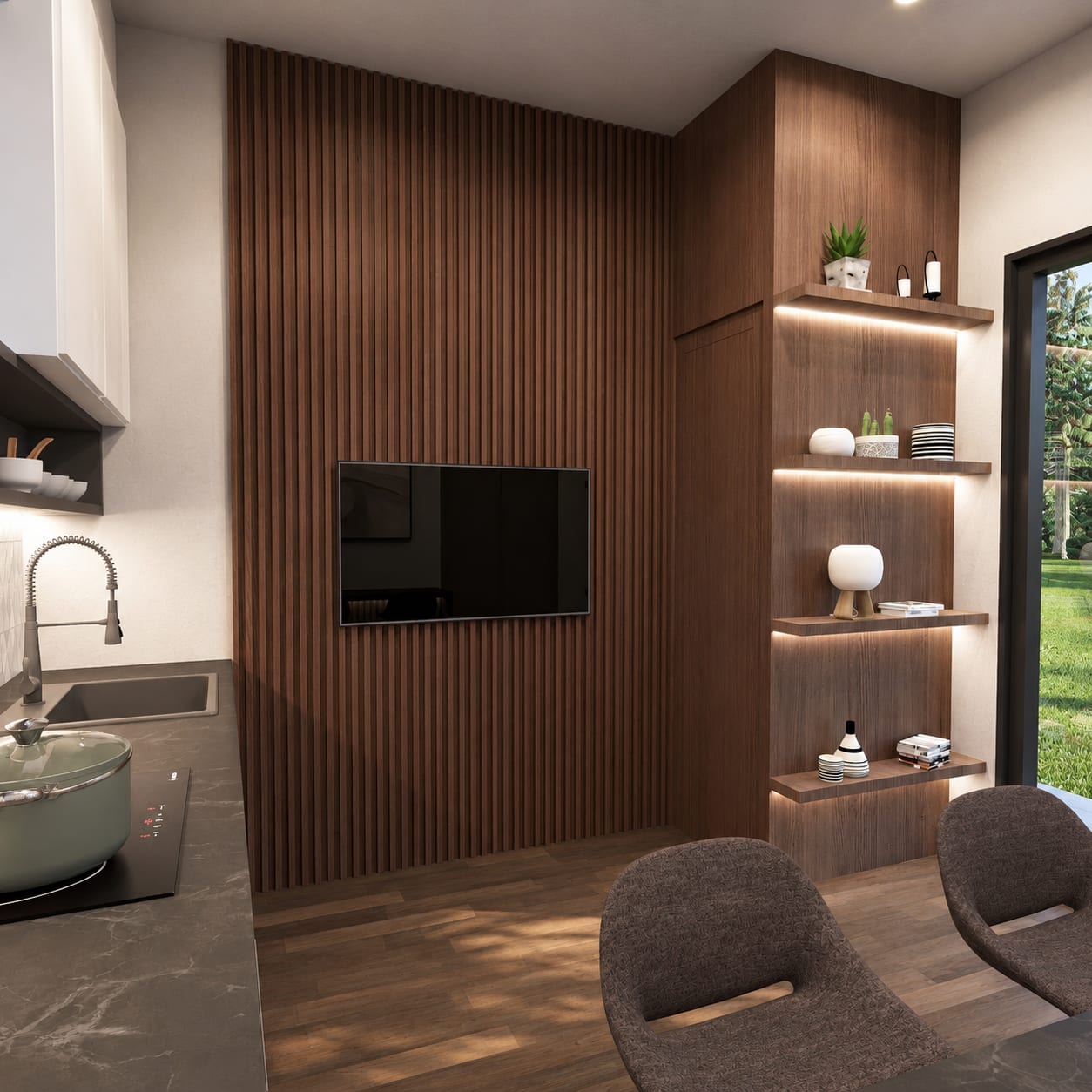

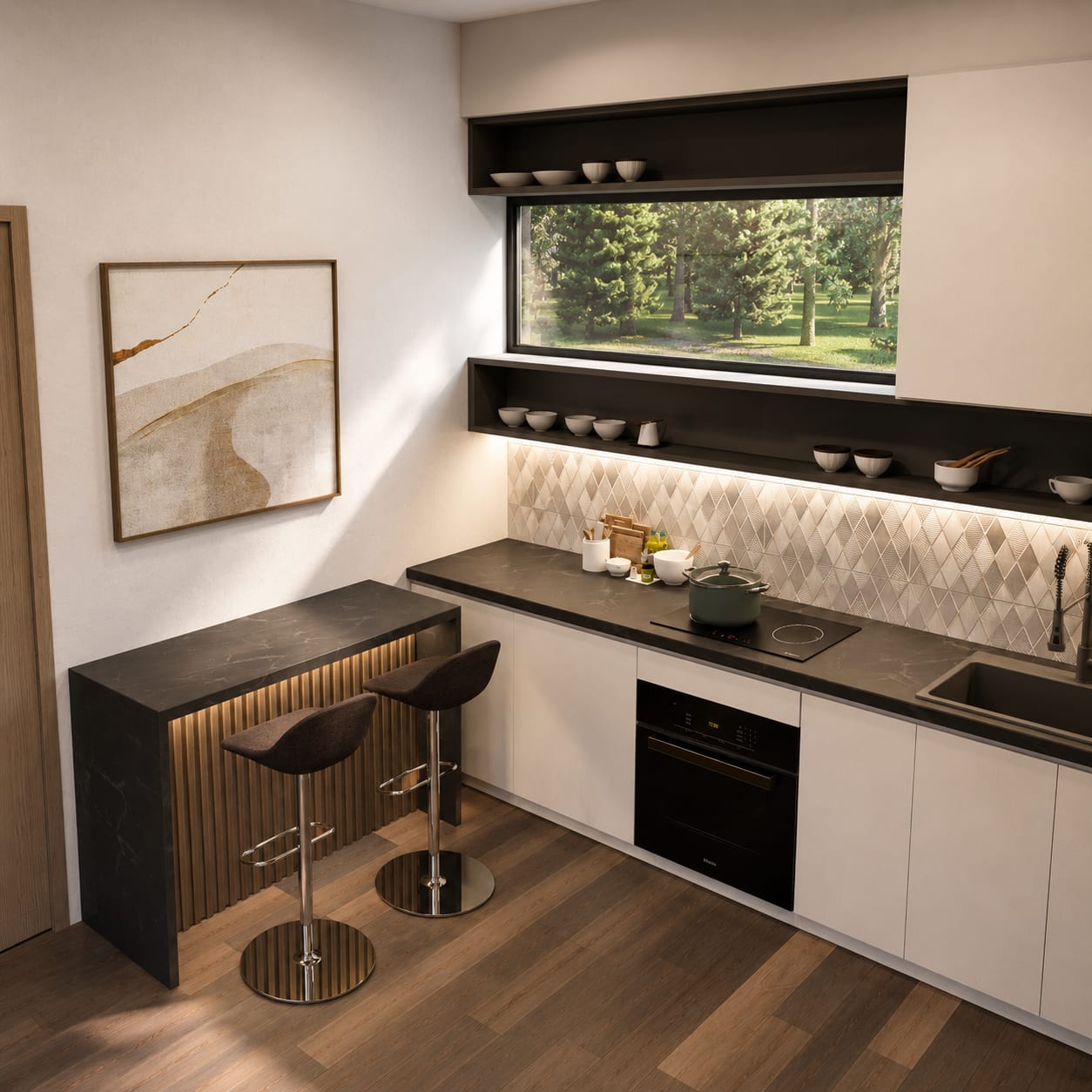

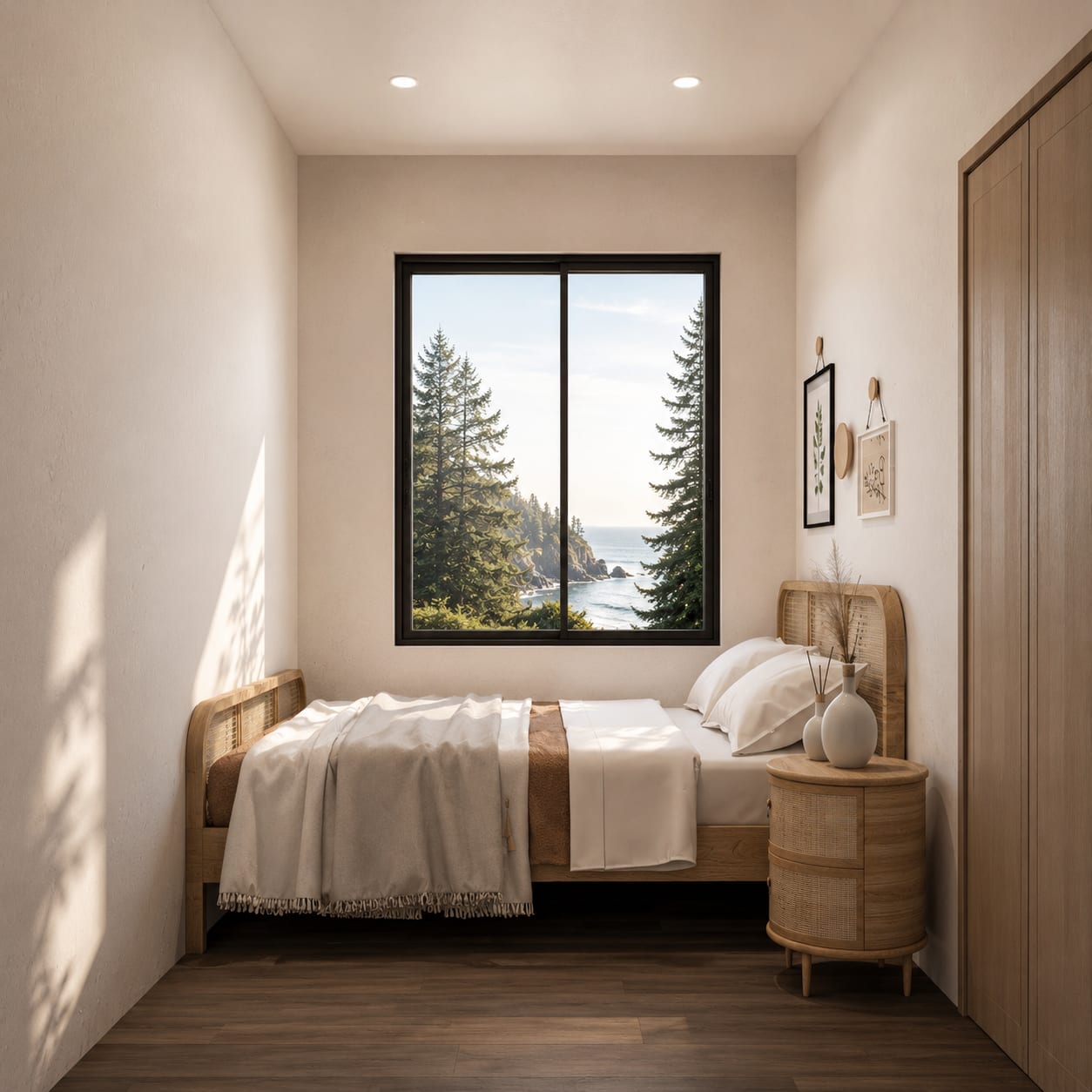

Por dentro del 106-THE ATOM .

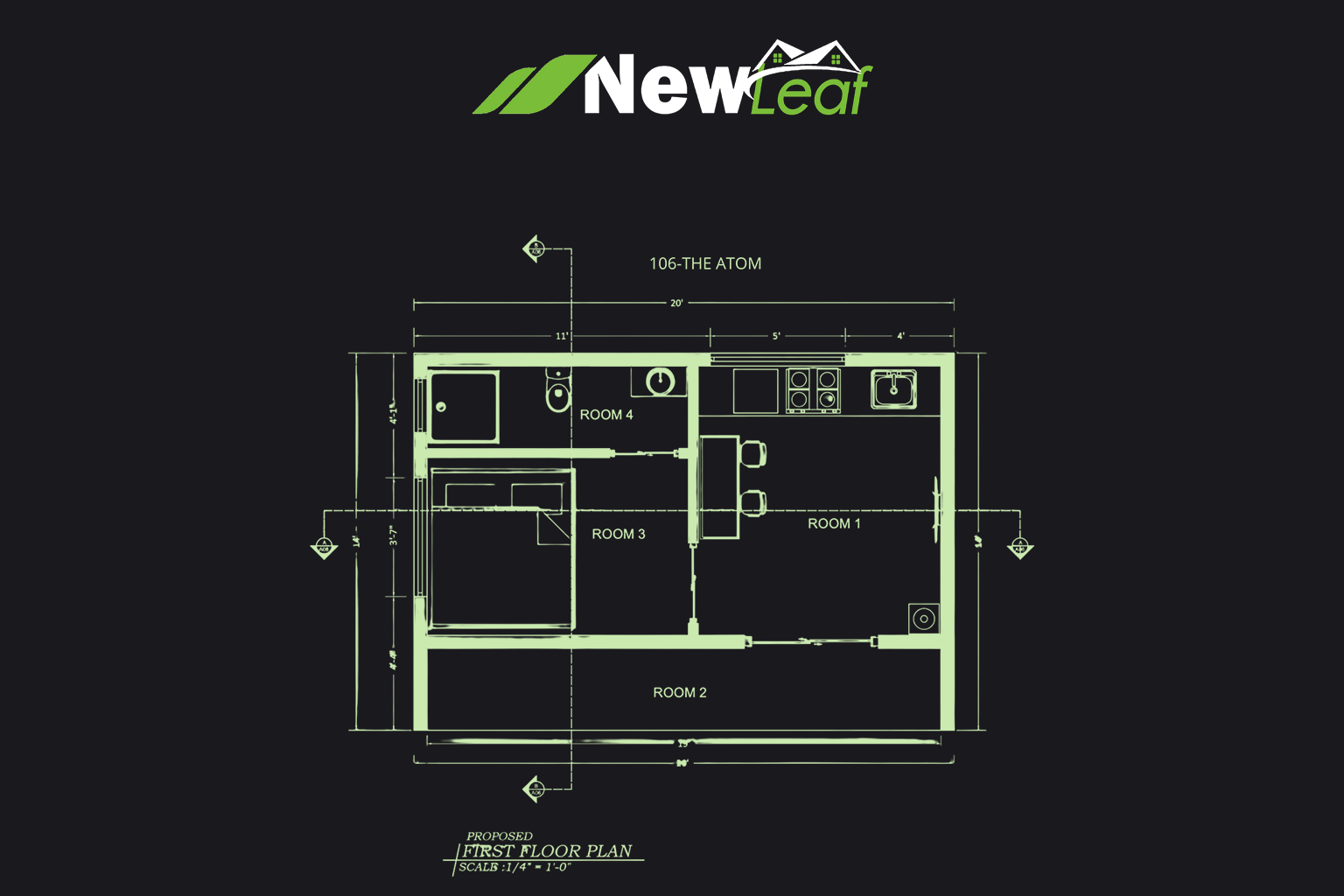

Pasa el cursor sobre cualquier foto con la insignia Plano para resaltar el cuarto correspondiente en el plano.
106-THE ATOM
Características y sistemas
Lo que lleva cada 106-THE ATOM .
Estructura
- •Muros panelizados de marco de madera 2x6
- •Armaduras de techo de ingeniería
- •Cimentación de concreto
- •Viguetas de piso a 19.2" o.c.
Envolvente
- •Pantalla contra lluvia y barrera de vapor
- •Aislamiento de muros R-22
- •Aislamiento del ático R-40
- •Ventanas de doble vidrio estándar
Mecánica
- •Bomba de calor para clima frío
- •HRV con filtración de grado HEPA
- •Agua caliente con recuperación de calor
- •Panel de servicio principal de 200A (listo para VE)
Desglose del sistema de muros
Ingeniería panel a panel.
- •Muros panelizados de marco de madera 2x6
- •Ensamblaje controlado en fábrica
- •Aislamiento continuo R-22
- •Cavidad de servicio integrada
- •Diseñado para cumplir con el código de construcción
- •Ventanas de Doble Vidrio Estándar
- •Prueba de puerta sopladora (blower door) por terceros
- •Ensamblaje en sitio en 10-14 días
Especificaciones detalladas
La ficha técnica completa.
| Componente | Material | Especificación | Notas |
|---|---|---|---|
| Cimentación | Cimbra de Concreto | Muro de 8" | Impermeabilización de cimentación con membrana termofundible |
| Sistema de Piso | 2 X 10 o viguetas I de ingeniería | TJI 11.875", 19.2" o.c. | Contrapiso de OSB adherido + atornillado |
| Muros Exteriores | Montantes de Madera 2x6 | 9'0 de altura, 16" OC | Valor R continuo > 22 |
| Ventanas | Vinilo Doble Vidrio | U 0.18 / SHGC 0.30 | Mejora a triple vidrio disponible |
| Techumbre | Lámina Metálica Engargolada | Calibre 26 - panel de 16' | Garantía de acabado de 40 años |
Comparación de desempeño
El rendimiento del 106-THE ATOM .
Eficiencia Energética30%
Menor pérdida de energía que una construcción estándar
Resistencia Estructural80%
Supera el NBC 2020 en un 40%
Velocidad de Construcción90%
Ensamblaje en sitio de 4-6 semanas
Hermeticidad60%
2.5 ACH
Costos operativos anuales
New Leaf Construcción convencional
Documentos
Planos arquitectónicos.
Recorrido virtual
Míralo en acción.
Ubicación y disponibilidad
Dónde entregamos.
Entrega disponible dentro de 1,500 km de cualquier instalación de New Leaf Vision. Los tiempos de entrega dependen de la configuración y la cola de producción vigente.
Cargando mapa…
BC + Alberta
Available-2 week lead time
Ontario + Quebec
Available-4 week lead time
West United States
Available-4 week lead time
Saskatchewan
Available-3 week lead time
Texas
Available-6 wee lead time
Comienza tu proyecto
¿Listo para construir tu 106-THE ATOM ? Nuestro equipo te guiará en cada etapa, desde la evaluación del terreno hasta las llaves en mano.
